“申鑫牌小型泵送机 泵送湿喷机 混凝土喷射机”参数说明
| 销售方式： | 出售 | 认证： | ISO9001 |
| 品牌： | 申鑫 | 类型： | 混凝土输送泵 |
| 加工方法： | 高压输送 | 加工流程： | 泵送式湿喷机 |
| 混凝土理论输送量： | 8 | 混凝土最大出口压力： | 14 |
| 额定进料容量： | 0 | 额定出料容量： | 0 |
| 料斗提升速度： | 0 | 骨料最大粒径： | 20 |
| 卸料方式： | 自动 | 拌筒转速： | 0 |
| 搅拌轴转速： | 0 | 型号： | HBT-12D |
| 规格： | 台 | 商标： | 申鑫 |
| 包装： | 货运 | 产量： | 2000 |
“申鑫牌小型泵送机 泵送湿喷机 混凝土喷射机”详细介绍
所报产品价格为泵送机的价格，如有疑问请咨询：0391-8073552（张女士）
基本介绍
基本介绍
泰鑫公司泵送式湿喷机/喷播机是一种混凝土喷锚支护设备，该湿喷机广泛应用于矿山、工程建筑、隧道、涵洞、地铁、绿化边坡及煤炭高沼、矿井巷道的混凝土喷射施工作业。该HBT-12D型的泵送机同时也是一台高压输送泵，湿喷机，深受各大工程的亲睐。
性能特点
1、采用先进平滑的s管阀换向:能满足细石混凝土或商品细石混凝土的输送，并不宜堵管；
2、眼镜板和切割环:采用高硬耐磨合金材料，寿命更长；
3、出口压力高:能满足高层建筑和远距离施工的输送要求;
4、液压油冷却采用风冷系统:冷却效果好，使用简便，不易对油液产生污染；
5、采用无级手动变排量:可以满足众多用户对出料速度的不同要求；
6、先进的无线远控功能:提高远控距离，方便远控操作，使产品更具人性化；
7、高耐磨的混凝土缸:保证并增长了混凝土泵的使用寿命，降低了用户的维修费用；
8、新工艺内孔镀铬的主油缸:从而避免由于油液脏而使主油缸损坏的难题；
9、高耐磨的眼镜板和切割环:采用大面积硬质合金镶嵌是目前最新科技，从而提高使用眼镜。
2、眼镜板和切割环:采用高硬耐磨合金材料，寿命更长；
3、出口压力高:能满足高层建筑和远距离施工的输送要求;
4、液压油冷却采用风冷系统:冷却效果好，使用简便，不易对油液产生污染；
5、采用无级手动变排量:可以满足众多用户对出料速度的不同要求；
6、先进的无线远控功能:提高远控距离，方便远控操作，使产品更具人性化；
7、高耐磨的混凝土缸:保证并增长了混凝土泵的使用寿命，降低了用户的维修费用；
8、新工艺内孔镀铬的主油缸:从而避免由于油液脏而使主油缸损坏的难题；
9、高耐磨的眼镜板和切割环:采用大面积硬质合金镶嵌是目前最新科技，从而提高使用眼镜。
技术参数
| 技术参数 | WHBT-4S | KP-15SR | KP-25SR | WHBT-6S | HBT-12D | |
| 最大理论砂浆输送量（m³/h） | 4 | 15 | 25 | 10 | 8 | |
| 砂浆输送压力（Mpa） | 8 | 10 | 14 | 8 | 14 | |
| 最大理论垂直输送距离（m） | 50 | 120 | 160 | 50 | 150 | |
| 最大理论水平垂直距离（m） | 100 | 500 | 650 | 100 | 400 | |
| 分配阀形式 | S管阀 | S管阀 | S管阀 | S管阀 | S管阀 | |
| 骨料最大粒径（mm） | 10 | 20 | 20 | 10 | 20 | |
| 砼塌落度 | 12-23 | 12-23 | 12-23 | 12-23 | 12-23 | |
| 回弹率 |
|
|
|
≤15 | ≤15 | |
| 作业粉尘浓度 |
|
≤10 | ≤10 | ≤10 | ≤10 | |
| 砼输送缸缸径/行程（mm） | Φ125/500 | Φ140×1000 | Φ140×1000 | Φ125/500 | Φ140/1000 | |
| 柴油机型号 |
|
R4105D2 | R4105ZD7 |
|
|
|
| 柴油机功率 |
|
50.6 | 61.6 |
|
|
|
| 额定转速 |
|
1800 | 1500 |
|
|
|
| 液压油箱容积 |
|
350 | 350 |
|
230 | |
| 燃油箱容积 |
|
60 | 60 |
|
|
|
| 上料高度 | 800 | 1200 | 1200 | 900 | 1000 | |
| 外形尺寸（长×宽×高）（mm） | 2200×700×1200 | 4550×1680×1950 | 2550×1000×1500 | 4350×1650×1800 | ||
| 质量 | 900 | 2850 | 3000 | 1460 | 2400 | |
| 液压系统压力（Mpa） | 21 | 21 | 21 | 21 | 25 | |
| 电机功率（kw） | 5.5 |
|
|
11 | 22 | |
| 料斗容积（m³） | 0.15 | 0.4 | 0.5 | 0.15 | 0.4 | |
泵送机工作原理
泵送机是一种通过管道压送混凝土，进行水平和垂直运输并浇注混凝土的施工机械。其基本原理是由电动机带动油泵产生的压力油驱动油缸，油缸活塞杆带动混凝土缸活塞把混凝土推入输送管道，通过混凝土分配阀和主油缸之间的顺序动作，使混凝土不断从混凝土料斗吸入混凝土缸并通过输送管道输送到浇注地点。

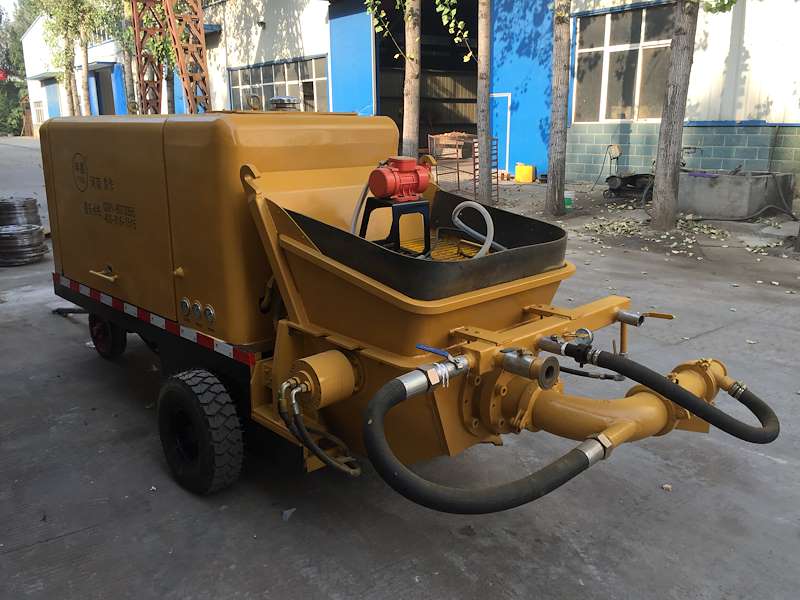

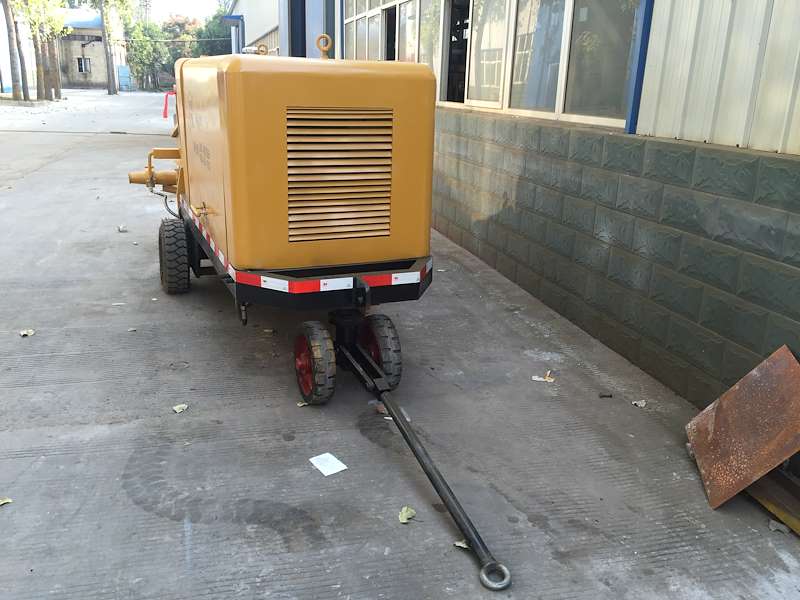

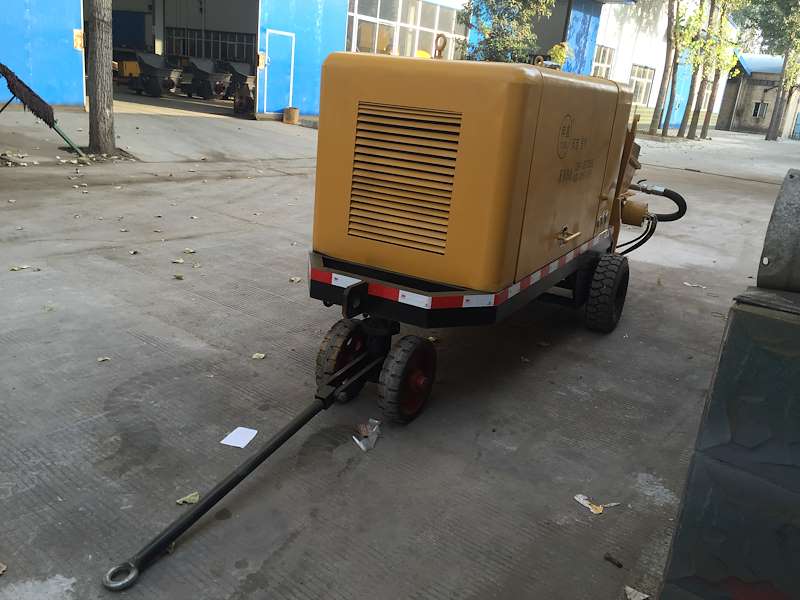

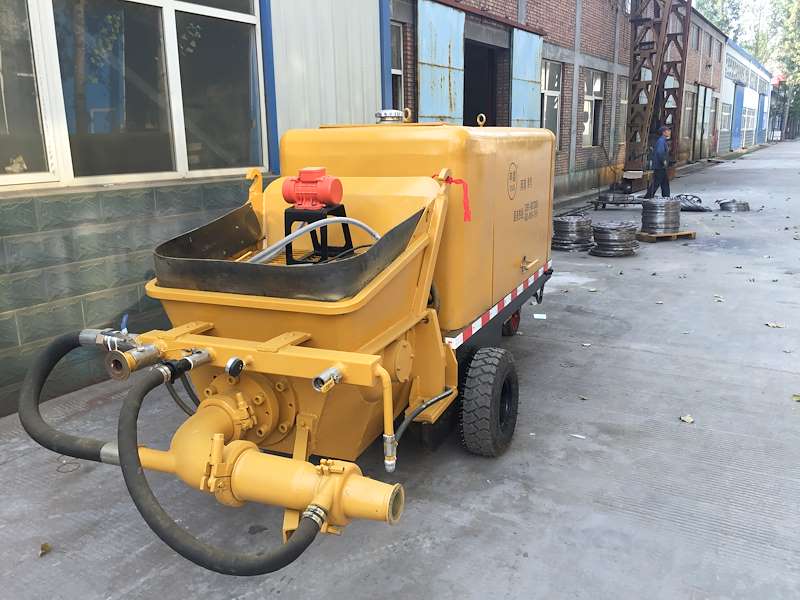

泵送机图片
