“申鑫牌PZ-5型潮喷机 干式喷浆机”参数说明
| 销售方式： | 出售 | 认证： | ISO9001 |
| 品牌： | 申鑫 | 类型： | 混凝土喷射机 |
| 加工方法： | 转子式喷浆机 | 加工流程： | 转子式干喷机 |
| 混凝土理论输送量： | 0 | 混凝土最大出口压力： | 0 |
| 额定进料容量： | 0 | 额定出料容量： | 0 |
| 料斗提升速度： | 0 | 骨料最大粒径： | 20 |
| 卸料方式： | 自动 | 拌筒转速： | 0 |
| 搅拌轴转速： | 0 | 型号： | PZ-5 |
| 规格： | 台 | 商标： | 申鑫 |
| 包装： | 货运 | 产量： | 2000 |
“申鑫牌PZ-5型潮喷机 干式喷浆机”详细介绍
所报产品价格为PZ-5潮喷机的价格，如有疑问请咨询：0391-8073552（张女士）
PZ-5型潮喷机
PZ-5型潮喷机
PZ-5型混凝土喷射机是用于干喷、潮喷混凝土的设备，又称为混凝土喷浆机，简称喷浆机或喷锚机。它具有技术先进、结构合理、性能稳定、操作维护方便、使用寿命长、可分别配置胶轮和轨轮两种行走装置等特点。广泛适用于隧道、涵洞、地铁、水电工程、地下工程的喷射混凝土施工作业。
潮喷机结构
该潮喷机是由驱动装置、转子总成、气路系统、压紧装置、喷射系统等部分组成。
A 、驱动装置主要由电机和减速箱构成。
B、转子总成主要由转子体、转子衬板和橡胶料腔等组成，转子衬板垂直与转子体轴线安装在转子体上下两端，橡胶料腔安装在与转子体轴线平行且均匀分布在转子体圆周上的十个料腔座孔内。
C、气路系统由分气器，主气路截止阀、上气路截止阀、下气路截止阀、供水截止阀等构成。
D、压紧装置安装在面板与料斗底座之间，用来给橡胶结合板和转子衬板间的密封面施加正压力。E. 喷射系统由输料软管和喷头等构成。
A 、驱动装置主要由电机和减速箱构成。
B、转子总成主要由转子体、转子衬板和橡胶料腔等组成，转子衬板垂直与转子体轴线安装在转子体上下两端，橡胶料腔安装在与转子体轴线平行且均匀分布在转子体圆周上的十个料腔座孔内。
C、气路系统由分气器，主气路截止阀、上气路截止阀、下气路截止阀、供水截止阀等构成。
D、压紧装置安装在面板与料斗底座之间，用来给橡胶结合板和转子衬板间的密封面施加正压力。E. 喷射系统由输料软管和喷头等构成。
技术参数
| 技术参数 | PZ-5 |
| 生产能力（m³/h） | 6 |
| 最大输送距离（m） | 100垂直，200水平 |
| 适用水灰比 | 0-0.45 |
| 速凝剂添加量（%） | 3-10 |
| 最大骨粒径（mm） | 20 |
| 喷砂管直径（mm） | Φ51 |
| 工作风压（Mpa） | 0.4-0.6 |
| 耗风量（m³/min） | 7-8 |
| 上料高度（mm） | 1100 |
| 主电机+振动电机（kw） | 5.5+0.15 |
| 整机重量（kg） | 680 |
| 外形尺寸（长×宽×高）（mm） | 1250×780×1170 |
干喷机工作原理
该设备工作原理为：搅拌好的物料由配料搅拌机卸料口（或人工拌料和上料）经过振动筛网供入喷射机料斗（1）中，由拨料器（2）拨动注入转子总成的橡胶料腔中，橡胶料腔随转子体旋转到出料口处，在这里从气路系统进入的压缩空气，把物料吹入出料橡胶弯头（9），由旋流器（10）引入另一路压缩气，呈多头螺旋状态把物料吹散、加速，并使其旋转、浮游，进入输料软管（21），到达喷头（23）通过供水截止阀（22）添加适量补充水分后喷射到受喷面上。

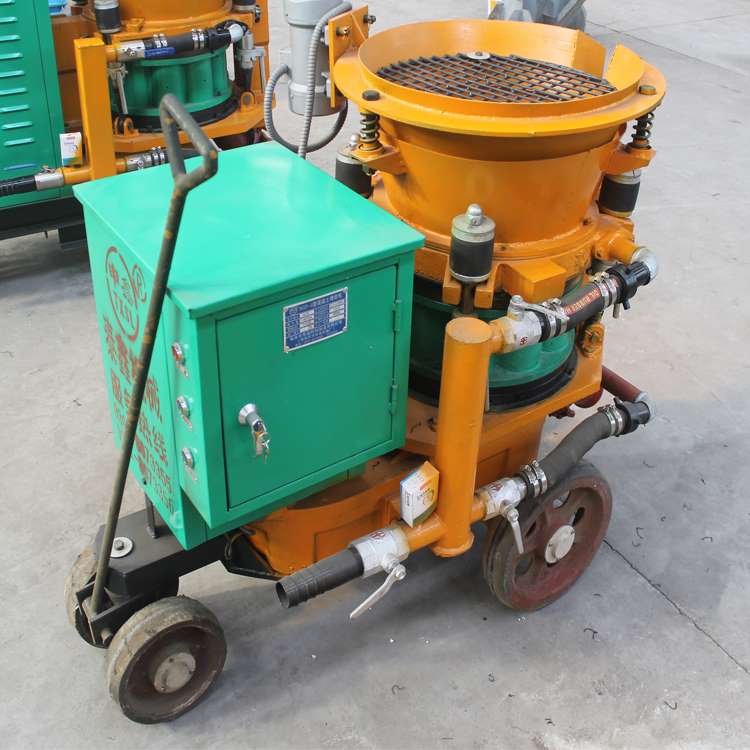

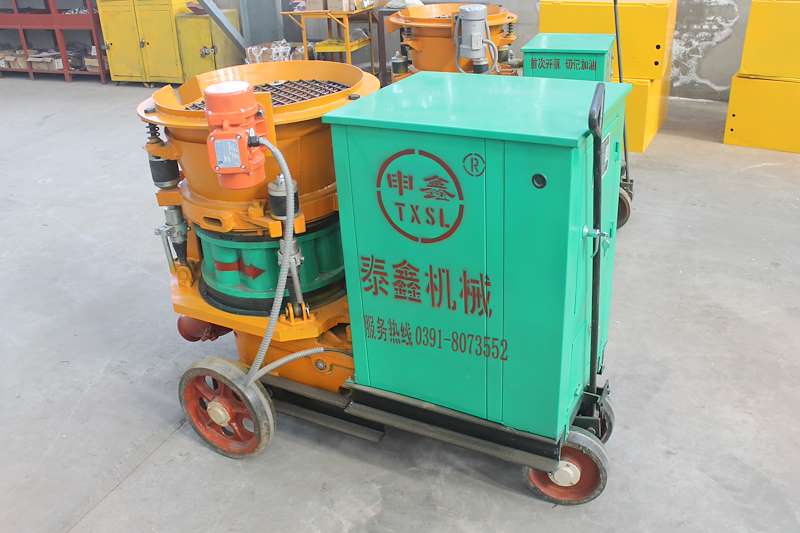

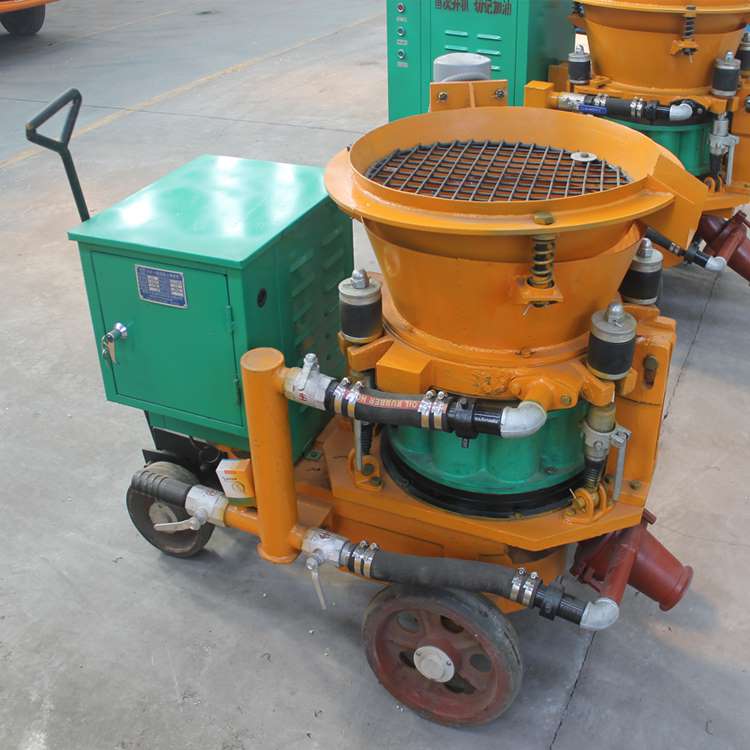

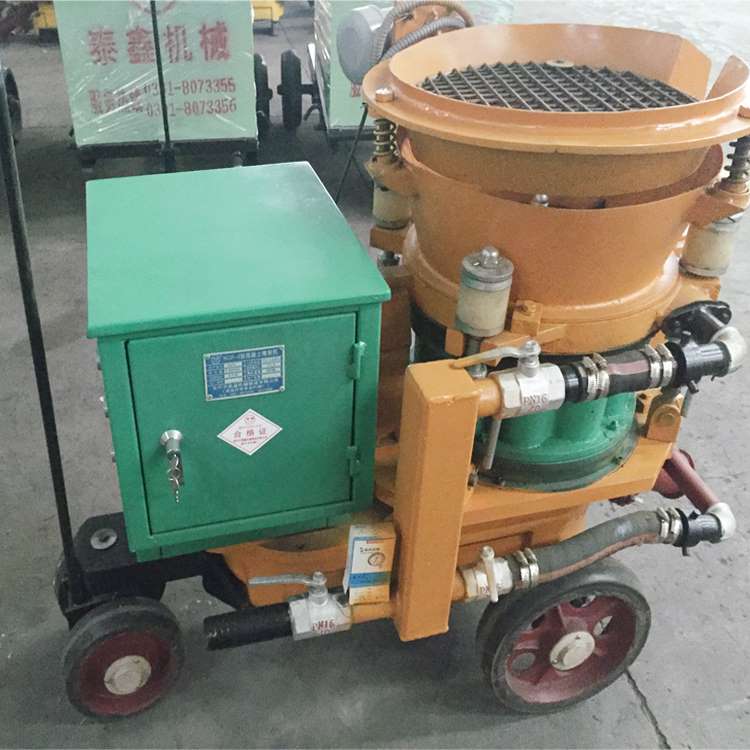

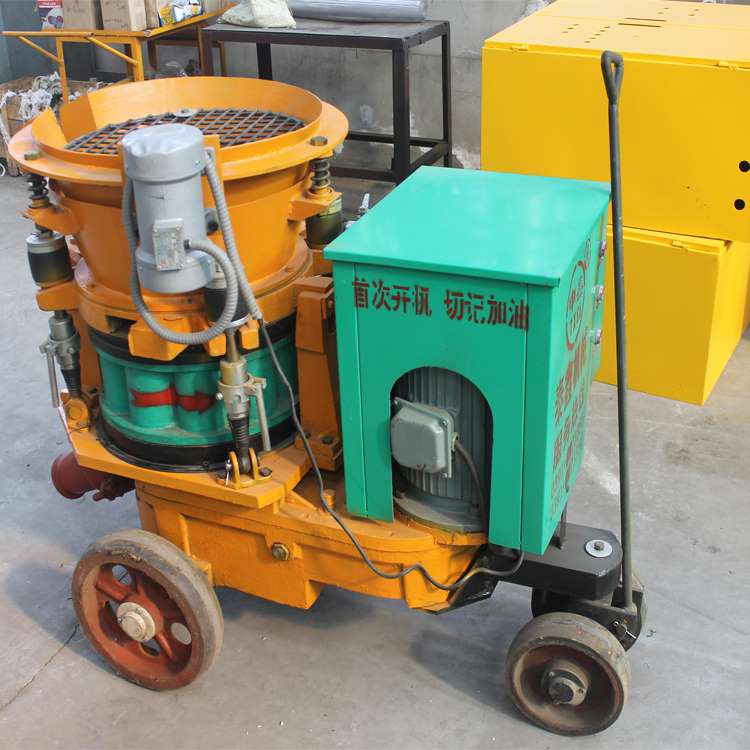

干喷机图片
