“数显导轨电能表 安科瑞 DDSF1352”参数说明
| 是否有现货： | 是 | 认证： | CMC |
| 品牌： | 安科瑞 | 加工定制： | 是 |
| 类型： | 电子式电能仪表 | 应用： | 工业 |
| 相数： | 4及以上 | 电源： | 交流表 |
| 原理： | 电子式 | 用电设备： | 单相电能表 |
| 安装方式： | 直接接入式 | 用途： | 电子标准表 |
| 准确度等级： | 1级 | 参比电压： | 220V |
| 显示方式： | LCD | 频率： | 55HZ |
| 电流倍率： | 直接接入 | 基本电流： | 60A |
| 最大电流： | 60A | 装箱数： | 1 |
| 型号： | DDSF1352 | 规格： | 国标 |
| 商标： | 安科瑞 | 包装： | 1 |
| 产量： | 9999 |
“数显导轨电能表 安科瑞 DDSF1352”详细介绍

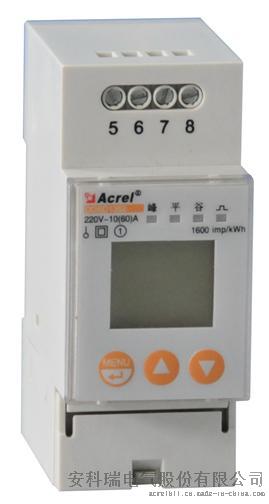

导轨式安装电能计量装置
1、概述
导轨式安装电能计量装置采用DIN35mm导轨式安装结构、LCD显示，测量电能及其它电参量，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换。
该系列电能表具有体积小巧、精度高、可靠性好、安装方便等优点，性能指标符合国标GB/T 17215.321-2008、GB/T 17215.322-2008和电力行业标准DL/T614-2007对电能表的各项技术要求，适用于政府机关和大型公建中对电能的分项计量，也可用于企事业单位作电能管理考核。数显导轨电能表 安科瑞 DDSF1352
2、产品规格
|
型号 特性 |
DDS1352 |
DDSD1352 |
DDSF1352 |
DTSF1352 |
DTSD1352 |
|
|
应用 场合 |
单相回路 |
√ |
√ |
√ |
|
|
|
三相回路 |
|
|
|
√ |
√ |
|
|
电 流 规 格 |
5(30)A |
√ |
|
|
|
|
|
10(60)A |
|
√ |
|
|
|
|
|
1.5(6)A |
|
|
√ |
√ |
√ |
|
|
5(20)A |
|
|
√ |
√ |
√ |
|
|
10(40)A |
|
|
√ |
√ |
√ |
|
|
20(80)A |
|
|
√ |
√ |
√ |
|
|
接线 方式 |
直接接入 |
√ |
√ |
√ |
√ |
√ |
|
经CT接入 |
|
|
√ |
√ |
√ |
|
|
型号 功能 |
DDS1352 |
DDSD1352 |
DDSF1352 |
DTSF1352 |
DTSD1352 |
|
|
电量测量 |
电流/电压 |
|
■ |
■ |
■ |
■ |
|
有功/无功/视在功率 |
|
■ |
|
|
■ |
|
|
功率因数/频率 |
|
■ |
|
|
■ |
|
|
最大需量 |
|
|
|
|
□ |
|
|
电能计量 |
有功电能 |
■ |
■ |
■ |
■ |
■ |
|
无功电能 |
|
|
|
|
■ |
|
|
复费率电能 |
|
□ |
□ |
□ |
□ |
|
|
费率 时段 |
峰、平、谷 |
|
□ |
□ |
|
|
|
尖、峰、平、谷 |
|
|
|
□ |
□ |
|
|
时段 |
|
□8时段 |
□8时段 |
□8时段 |
□8时段 |
|
|
时间、日期 |
|
□ |
□ |
□ |
□ |
|
|
通讯 (选其一) |
Modbus-RTU |
|
□ |
□ |
□ |
□ |
|
DL/T645 |
|
□ |
□ |
□ |
□ |
|
注：1.“■”为标配功能；“□”为选配功能；数显导轨电能表 安科瑞 DDSF1352
2．选配最大需量的同时需选配复费率电能功能。数显导轨电能表 安科瑞 DDSF1352
4、技术参数
|
型号 技术参数 |
DDS1352 |
DDSD1352 |
DDSF1352 |
DTSF1352 |
DTSD1352 |
|
|
辅助电源 |
无 |
|||||
|
电压输入 |
额定电压 |
AC220V |
AC 3×220/380V、AC3×380V |
|||
|
参比频率 |
50HZ |
|||||
|
功耗 |
≤5VA |
≤2VA |
≤5VA |
≤2VA |
||
|
电流输入 |
输入电流 |
5(30)A |
10(60)A |
1.5(6)A、5(20)A、10(40)A、20(80)A |
||
|
起动电流 |
0.004Ib |
|||||
|
功耗 |
≤1VA |
|||||
|
精度等级 |
测量精度 |
有功电能1.0级 |
有功电能0.5S级 |
|||
|
时钟精度 |
无 |
误差≤0.5s/d |
||||
|
脉冲输出 |
输出类型 |
光电耦合，集电极开路、无源输出，外接电源DC+5V~24V |
||||
|
脉冲宽度 |
80ms±20ms |
|||||
|
脉冲常数(imp/kWh)（与输入电流对应） |
3200 |
1600 |
12800、3200、1600、800 |
6400、1600、800、400 |
||
|
通信 |
接口 |
无 |
RS485(A+、B-) |
|||
|
介质 |
屏蔽双绞线 |
|||||
|
协议 |
MODBUS-RTU |
|||||
|
外形尺寸 |
长×宽×高(mm) |
18×91×64 |
36×89×62 |
76×89×74 |
126×91×74 |
|
|
安装方式 |
35mm导轨 |
|||||
|
接线能力 |
柔性电缆 （mm²） |
6 |
16 |
25 |
||
|
温度范围 |
工作温度 |
﹣20℃~﹢60℃ |
||||
|
存储温度 |
﹣30℃~﹢70℃ |
|||||
|
湿度 |
≤95%（无凝露） |
|||||
|
海拔 |
＜2000m |
|||||
