厂家生产 高温胶 高温胶带 绝缘胶带 耐高温胶带 耐高温绝缘胶带 高温胶纸 耐高温双面胶

作用聚酯薄膜/聚四氟乙烯一般称作“不粘涂层”或“易洁镬物料”；是一种使用了氟取代聚乙烯中所有氢原子的人工合成高分子材料。这种材料具有抗酸抗碱、抗各种有机溶剂的特点，几乎不溶于所有的溶剂。同时，聚酯薄膜/聚四氟乙烯具有耐高温的特点，它的摩擦系数极低，所以可作润滑作用之余，亦成为了易洁镬和水管内层的理想涂料。商品分类常丰新材料科技主要有以下几种产品上：PI、PTE、PTFE、FEP、PFA、ETFE、AF、NXT、FFR。PTFE：PTFE（聚酯薄膜/聚四氟乙烯）不粘涂料可以在260℃连续使用，具有最高使用温度290-300℃，极低的摩擦系数、良好的耐磨性以及极好的化学稳定性。FEP：FEP（聚酯薄膜/氟化乙烯丙烯共聚物）不粘涂料在烘烤时熔融流动形成无孔薄膜，具有卓越的化学稳定性、极好的不粘特性，最高使用温度为200℃。PFA：PFA（过氟烷基化物）不粘涂料与FEP一样在烘烤时熔融流动形成无孔薄膜。PFA的优点是具有更高的连续使用温度260℃，更强的刚韧度，特别适合使用在高温条件下防粘和耐化学性使用领域。特性介绍特性1、不粘性：几乎所有物质都不与聚四氟乙烯涂膜粘合。很薄的膜也显示出很好的不粘附性能。2、耐热性：聚酯薄膜/聚四氟乙烯涂膜具有优良的耐热和耐低温特性。短时间可耐高温到300℃，一般在240℃~260℃之间可连续使用，具有显著的热稳定性，它可以在冷冻温度下工作而不脆化，在高温下不融化。3、滑动性：聚酯薄膜/聚四氟乙烯涂膜有较低的摩擦系数。负载滑动时摩擦系数产生变化，但数值仅在0.05-0.15之间。4、抗湿性：聚酯薄膜/聚四氟乙烯涂膜表面不沾水和油质，生产操作时也不易沾溶液，如粘有少量污垢，简单擦拭即可清除。停机时间短，节省工时并能提高工作效率。5、耐磨损性：在高负载下，具有优良的耐磨性能。在一定的负载下，具备耐磨损和不粘附的双重优点。6、耐腐蚀性：聚酯薄膜/聚四氟乙烯几乎不受药品侵蚀，能够承受除了熔融的碱金属，氟化介质以及高于300℃氢氧化钠之外的所有强酸（包括王水）、强氧化剂、还原剂和各种有机溶剂的作用，可以保护零件免于遭受任何种类的化学腐蚀。

物理性质相对密度　　2.14~2.2　　吸水率（23℃，24h）%<0.01　　拉伸强度MPa22~35　　伸长率%200~400　　拉伸弹性模量MPa400　　弯曲弹性模量MPa420　　压缩弹性模量MPa500　　缺口冲击强度J/m163　　热变形温度℃　　0.45MPa 1211.82MPa 55　　线膨胀系数10-5/℃　　10　　阻燃性（UL94）　　V-0　　体积电阻率Ω.cm1017~1018　　介电常数　　<2.1　　介质损耗角正切　　<2×10-4　　介电强度KV/mm>17　　耐电弧性s>300

化学性质绝缘性：不受环境及频率的影响，体积电阻可达1018欧姆·厘米，介质损耗小，击穿电压高。耐高低温性：对温度的影响变化不大，温域范围广，可使用温度-190~260℃。自润滑性：具有塑料中最小的摩擦系数，是理想的无油润滑材料。表面不粘性：已知的固体材料都不能粘附在表面上，是一种表面能最小的固体材料。耐大气老化性，耐辐照性能和较低的渗透性：长期暴露于大气中，表面及性能保持不变。不燃性：限氧指数在90以下。聚四氟乙烯广泛应用于耐高温、要求高粘性的行业。其中最强的超强酸--氟锑酸也可以用它做保存。

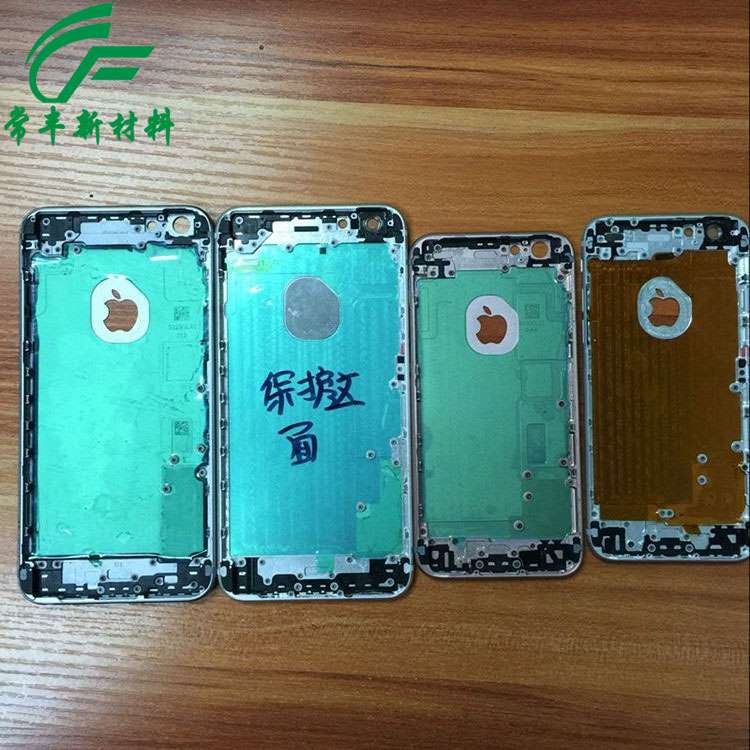

产品应用-粘合应用

高温胶带：设计胶带的4大基本力，使得胶带与被粘物之间存在良好的粘合性，并且在粘合作用结束后，可以顺利的剥离。

粘合注意事项：1、被粘物应保持干燥和干净，否则会影响到胶带的粘和效果；2、施加一定的力，使胶带与被粘物得到良好的结合；3、当其使用功能完成后，要尽快的剥离胶带，避免出现残胶的现象；4、不具备抗UV功能的胶带，要避免阳光照射，出现残胶现象；5、不同的环境和不同的别粘物，相同的胶带会表现出不同的结果；如玻璃。金属，塑料等，大量使用前得先试用好
