“JBF-1 静电场描绘实验仪”参数说明
| 是否有现货： | 是 | 类型： | 物理模型 |
| 材质： | 金属 | 功能： | 教育 |
| 型号： | JBF-1 | 规格： | JBF-1 |
| 商标： | 实博 |
“JBF-1 静电场描绘实验仪”详细介绍

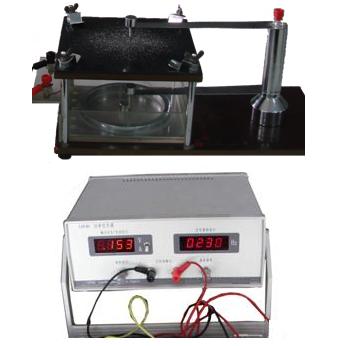

JBF-1静电场描绘实验仪 模拟法是物理实验的常用方法之一。它是利用几何形状和物理规律等条件在形式上相似的原理，把不便于直接测量的实验在相似的条件下间接地实现，这种方法在科学研究和工程设计中都常常采用。本实验就是用电流场模拟静电场来测试静电场的规律。 【实验目的】 1、学会用模拟法测绘静电场； 2、加深对电场强度和电位概念的理解； 3、用作图法处理数据。 【实验仪器及主要技术参数】 静电场描绘仪、静电场描绘仪信号源、导线、数字电压表等。 1、实验装置：水槽式，用自来水作为导电介质。 2、电压测量：测量精度：0.1V 3、电压输出：AC 0～25.0V，0～250Hz 调节精度：0.1V 4、输入电压：AC 220V±10%，50Hz 【实验内容】 下面分别测绘各电极电场中的等电位点。 1、长直同轴圆柱面电极间的电场分布 2、两平行长直圆柱体电极间的电场分布 3、聚焦电极间的电场分布 【思考题】 1、用模拟法测的电位分布是否与静电场的电位分布一样。 2、如果实验时电源的输出电压不够稳定，那么是否会改变电力线和等位线的分布？为什么？ 3、试从你测绘的等位线和电力线分布图，分析何处的电场强度较强？何处的电场强度较弱？ 4、试从长直同轴圆柱面电极间导电介质的电阻分布规律和从欧姆定律出发，证明它的电位分布有与（9）式相同的形式。
