“河北BD-B3C步进电机驱动器，制袋机步进电机驱动器”参数说明
| 是否有现货： | 是 | 认证： | 3C |
| 功能： | 位置伺服 | 控制方式： | 开环 |
| 驱动元件类型： | 机电 | 型号： | BD-B3C |
| 规格： | 10A | 商标： | 海利达 |
| 包装： | 纸箱 | 最大电流： | 10A |
| 驱动电机： | 130BYG350A | 电源： | 220V |
“河北BD-B3C步进电机驱动器，制袋机步进电机驱动器”详细介绍

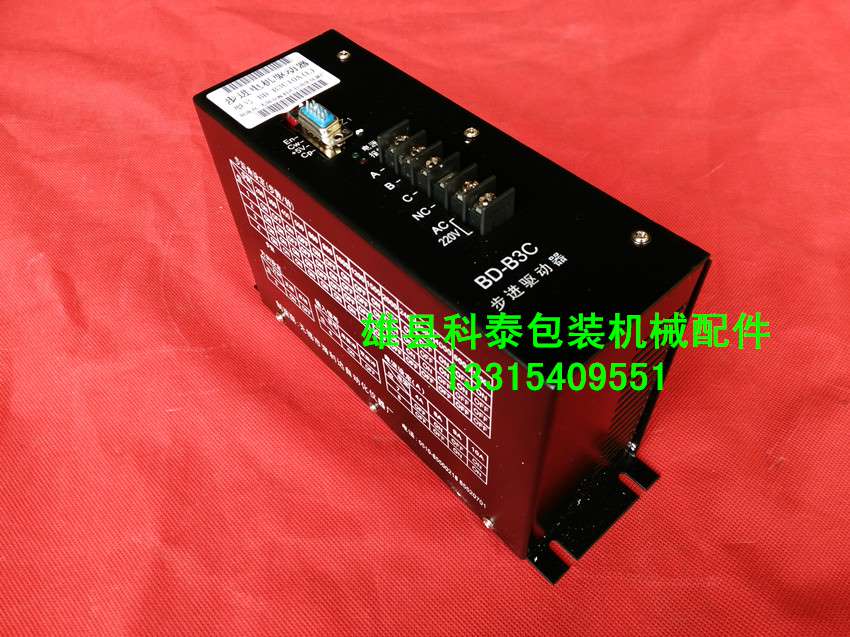

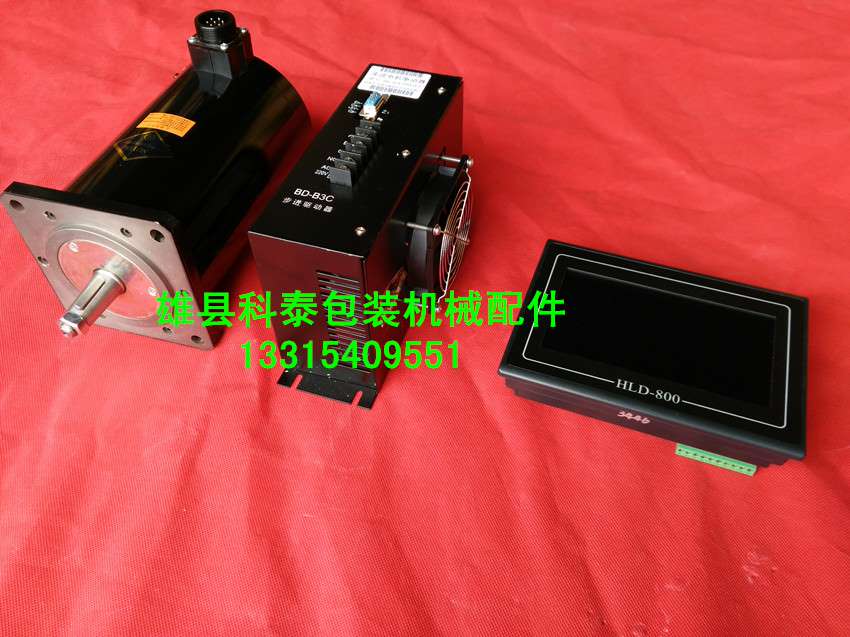

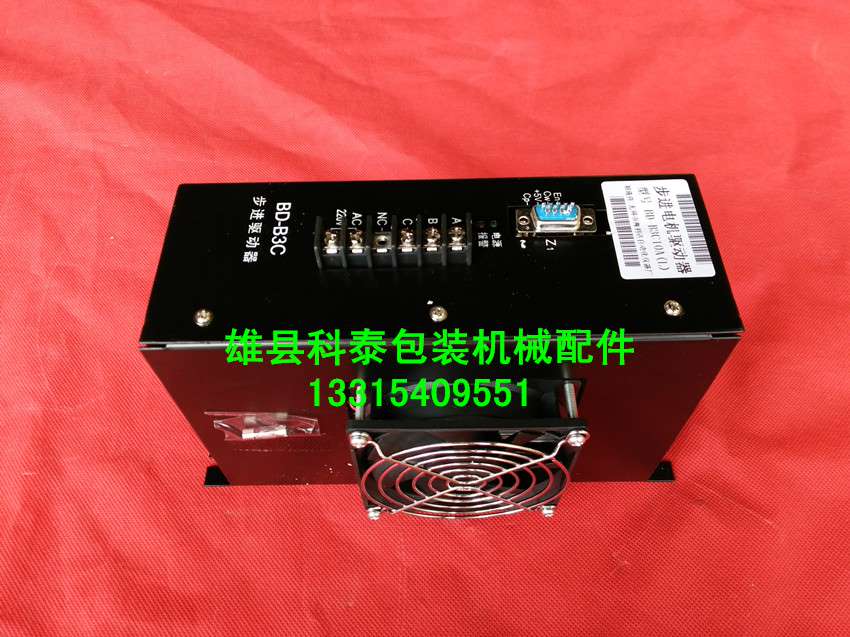

BD-B3C10A制袋机步进电机驱动器
信号接口：1。《脉冲+方向》控制方式： CP+ /CP- 电机输入控制脉冲信号：
（单脉冲） CW+/CW- 电机转动方向控制信号；
EN+/EN- 使能端，用于封锁输入信号；
R+/R- 报警信号；
2。《正转+反转》控制方式： CP+/CP- 电机正转脉冲信号：
（双脉冲） CW+/CW- 电机反转脉冲信号；
EN+/EN- 使能端，用于封锁输入信号；
R+/R- 报警信号；
● 注：报警输出为常闭触点
状态指示：电源——绿色指示灯亮表示驱动器正常工作；
报警——红色指示灯亮表示驱动器故障；
功能选择（K）：设定开关——位1、2、3、4设置电机每转的步数；
设定开关——位6设定ON为“脉冲和方向”控制方式（单脉冲）；
设定OFF为“正转和反转”控制方式（双脉冲）；
设定开关——位7、8用于设置电流大小；
设定开关——位5设定电机旋转方向；
●控制信号接口
1、 控制信号定义
如果方向信号是低电平，电机按顺时针方向旋转；那么方向信号为高电平时，则电机
逆时向旋转；要改变电机初始转动方向，可以通过设定开关位5进行设定或互换电机的
接线来实现。
2、控制信号连接
输入信号光藕输入；输入电阻是1K欧姆；输入信号是脉冲、方向和使能。
输入信号电平可以是5V或12V，标准为5V输入信号，当用户需要24 V输入信号时，
要特殊说明。
3、控制信号要求
输入信号：输入信号采用光藕输入，输入内阻是1K欧姆，脉宽≥15us ，高频输入订货时
注明；
4、 设置电机旋转方向（设定开关——位5） 通过设定开关位5，可以设定电机旋转方向，如开始为顺时针方向，拨动位5则改为逆时 针方向，用于接线反序时调整。
功能选择（K）：所有开关设定必须在断电状态下进行!!!
* 安全说明
1、安装驱动器和电机之前请仔细阅读下列安全说明！
2、本手册讲述了驱动器和电机的具体使用方法，用户必须严格遵守！
3、驱动器只能由有资格的电气技术人员安装和操作，为了确保正确的安全操作，
以下三点必须遵守！
-
电器设备与机械设备的安装与配合！
-
无线电干扰的抑制！
-
驱动器的技术数据，特点是环境条件必须遵守！
4、防止意外事故的发生！
5、用户必须在下电三分钟之后才能再次接线、安装和参数设置工作！
6、严禁带电时对电机和驱动器进行任何测量！
7、驱动器未接电机前，严禁通电！
8、不按本说明使用驱动器会降低它的性能，甚至会造成损坏，后果由用户自己负责
