“供应ZHX-R20B 离线高速自动立式插件机”参数说明
| 是否有现货： | 是 | 认证： | ISO |
| 加工定制： | 否 | 品牌： | 中禾旭 |
| 尺寸： | W1750mm×L1410mm×H165 | 电源电压： | 220V |
| 功率： | 1.5KW | 用途： | 代替人工插件 |
| 重量： | 1200KG | 自动手动： | 自动 |
| 型号： | ZHX-L20 | 规格： | 20站 |
| 商标： | 中禾旭 | 包装： | 木箱 |
| 产量： | 400 |

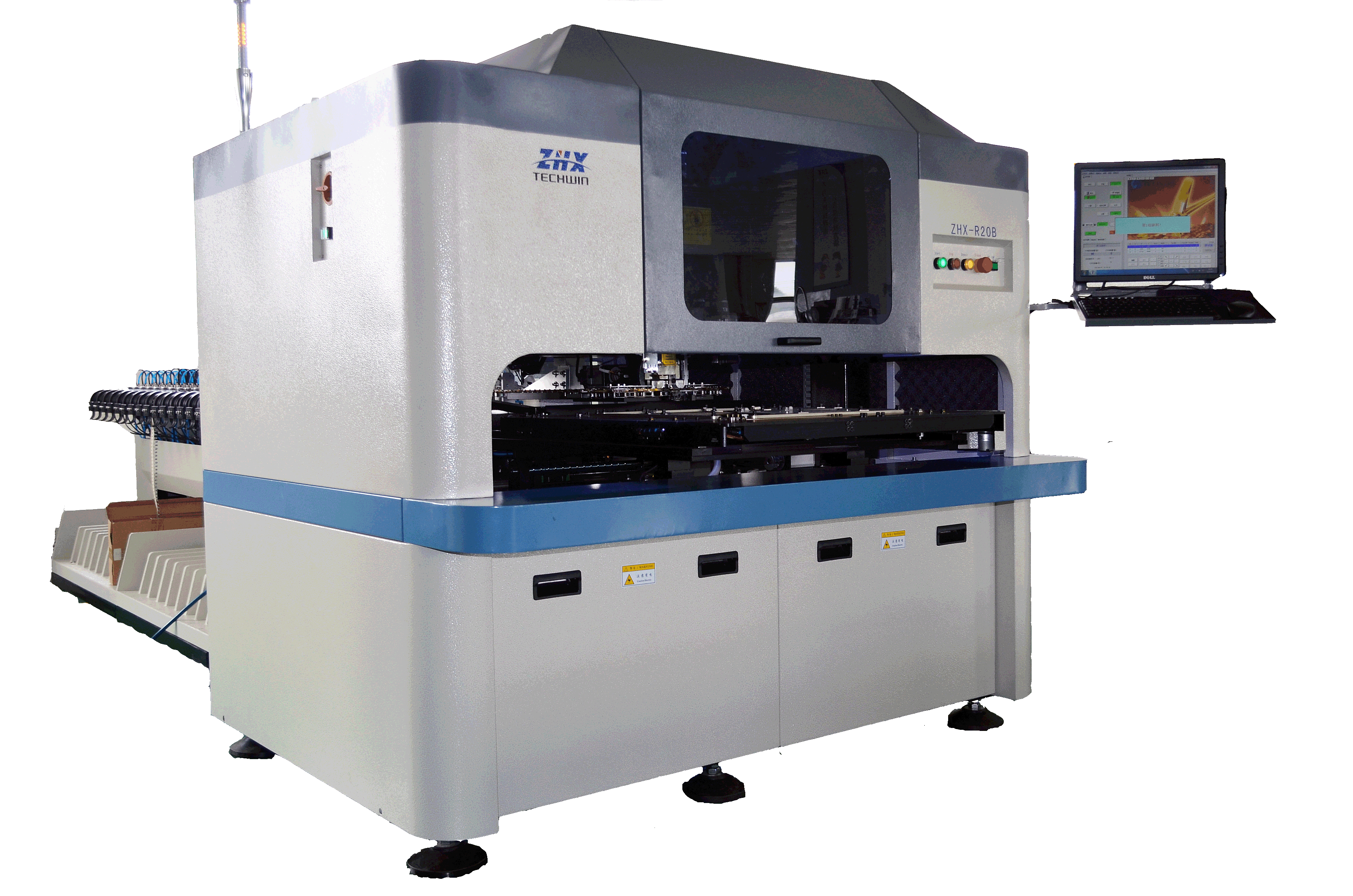

“供应ZHX-R20B 离线高速自动立式插件机”详细介绍
ZHX-L20系列机器，最新最实用的立式机，独立的多套数的伺服控制系统,完成高稳定的插件性能。达到高速度高密度的完美效果，可升级的WINDOWS系统，为你的设备更新提速奠定良好基础。简单易懂的操作界面,实现人机界面的对话，实践经验和科学理论的结合带给你产品品质和生产效率的提升。
参数规格：-理论速度：22000点/小时-插入方向：0～360度增量为1度。-引线跨距：间距2.5mm；2.5mm/5.0mm；2.5mm/5.0mm /7.5 mm（可选）-基板尺寸：最小50mm*50mm，最大450mm*450mm-基板厚度：0.79～2.36mm-元件规格：最大高度为23mm，最大直径为13mm-元件种类 ：电容器、晶体管、三极管、LED灯、按键开关、电阻、连接器、线圈、电位器、保险丝座、熔断丝等立式编带封装料-插入弯曲长度：1.2～2.2mm(可选)-插入弯曲角度：10～35度 外弯曲(可调)-料站数量：20站，可选（20、40、60、80、100站）-外形尺寸：主机尺寸W1750mm×L1410mm×H1650mm-料站尺寸：W145mm×L1800mm×H100mm-主机重量：约1800KG-使用电源：220V，AC（单相）50/60HZ;-系统保护：配置不间断电源(UPS)-功率：2KW（节能型）-使用空气压：0.6-0.8MPA-气流量：0.3立方/分钟-环境条件：周围温度5-25度-噪音：58分贝-底座采用伺服马达驱动；-切纸采用加宽切刀，带自动压纸功能；-推料采用伺服马达驱动，推料更稳定；-孔位校正方式：机器视觉系统,多点MARK视觉校正.-驱动系统：AC伺服,AC马达-数据输入方式：USB接口输入(EXCEL文档格式),-控制系统：中文操作界面(WINDOWS系统控制平台)液晶显示器-控制模式：全自动、半自动、手动-元件密度：高密度插入方式-工作台运转方式：顺时针和逆时针方向-编程模式：手动编程、Pro/E编程（可选）
公司简介：“深圳市中禾旭机密机械有限公司”，于2008年成立，作为“香港中科实业有限公司”名下企业，专业研发及生产AI自动化设备，产品包括：独立卧式及立式自动插件机，在线卧式及立式自动插件机，卧式元件排料机，排料及插件一体机，散装料/LED插件机等。企业名下之精度高，稳定性高产品，媲美进口品牌设备，加上彪炳之业绩，已奠定国内品牌之崇高地位。
欢迎各位客户来电咨询：139-2378-2160
- 特点：
- 全电脑控制，中文操作界面，简单易懂，方便快捷
- 实现人机界面对话
- 高密度插入方式360度角度插入，增量为１度
- 工作台正反转（顺时针、逆时针双方向旋转）
- 进口精密丝杆及ＡＣ伺服马达驱动，定位精度小于0.001ＭＭ
- 机器视觉系统，多点Ｍark视觉较正，提高坐标的准确性，减少产品的不良
- 配置ＵＰＳ，在不稳定电压时更稳定，断电后可运行15分钟，有效保护系统程序，避免插件错误及损坏ＰＣＢ板
- ＵＳＢ接口数据传输
