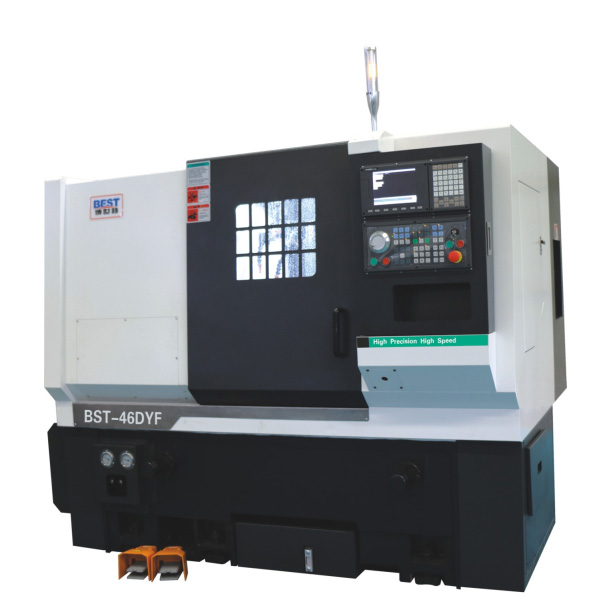

“广东高质量的BST-46DYF数控车床刀塔机”参数说明
| 是否有现货： | 是 | 认证： | ISO9001 |
| 品牌： | FIRSTCNC/博世特 | 售后服务： | 三包政策 |
| 数控机床分类： | 数控车床 | 主电机功率： | 5.5 Kw |
| 运动方式： | 轮廓控制 | 加工尺寸范围： | φ420 |
| 主轴转速范围： | 5000 | 刀具数量： | 12 |
| 控制系统： | 新代 | 布局形式： | 卧式 |
| 动力类型： | 电动 | 用途： | 金属切削 |
| 适用行业： | 通用 | 型号： | BST-46DYF |
| 规格： | φ420 | 商标： | FIRSTCNC |
| 包装： | 木箱 | 产量： | 10000 |
“广东高质量的BST-46DYF数控车床刀塔机”详细介绍
性能特点：1、BST-46DYF系列全功能数控车床是我公司集中多年来生产数控车床的技术和经验，顺应市场要求向用户推荐的主力产品；适合于精度要求高、加工难度大、工序多、批量生产的各种轴、盘类零件的加工，目前该机床已被国内摩托车行业、汽车制造行业认可并被广泛应用于生产；2、机床布局合理、性能优异，各项指标均达到国际水平，具有很高的性价比，可替代同类进口产品；整机采用倾斜式布局，床身为中空结构，大大提高了机床在工作中的抗弯、抗扭刚度，同时经过多次时效处理，提高了机床的稳定性，高刚性及高稳定的床身为整机的高精度提供有力保证；3、主轴为独立主轴单元，选配高精度主轴专用轴承，润滑使用进口专用轴承润滑脂（KLUBER)，整个主轴单元热变形小、热稳定性佳、精度保持性好、免维护；高转速的主轴单元的高精度、高刚性、高转速、高效率使整机能完成粗、精加工；4、进给系统全部由伺服电机直联驱动，刚性、动态特性好，线轨，消除爬行，大大提高工作精度，可完成精密的移动及定位，同时增加了机床移动部件的耐磨性，增强抗冲击能力，使整机性能长久保持导轨精度，提高机床使用寿命；5、标配台湾品牌液压刀架，换刀速度快，重复定位精度高，可装配多个工位，方便多工序工件加工；6、标配三爪液压卡盘，方便工件自动松夹；卡盘选用知名品牌，夹持精度高，自带保压功能，有效防止瞬间掉压造成的工件飞出等安全事故；可根据客户需求选择中实、中空或手动卡盘，方便客户加工不同工件的需求；7、采用高性能、高可靠性、高速微处理器的数控系统，警示显示，自诊断等功能方便使用、维护；RS-232-C串行通讯接口及PCMCIA存储卡接口的标准配置，配合DNC方式的标准配置，方便了大容量的程序的快速高效传输和在线加工；多段预读控制尤其适合于高速大容量程序的模具加工；还可选配最新的USB接口，方便实现程序传输；8、选用优质可靠的知名数控系统，配置先进的全交调数字伺服，配合先进安全的电气控制设计系统，更有而已科学合理的电气元件布局，均增强了整机的稳定性；9、液压站采用长期合作资深专业公司产品，使用台湾原装进口部件；卡盘控制部分自带保压功能，提高了整机的安全性，同时有效减少了整机的故障点，提高了可靠性；10、尾座套筒采用液压驱动，省时省力，同时带有移动、定位的互转装置，防止误操作，为用户在操作使用时提供安全保证；11、配置新型LED环保节能工作和三色灯，兼具良好照明效果和警示作用，节省能源可达60%；12、采用全封闭防护外罩，防护外罩的设计牢固可靠，一切为用户安全及方便着想；13、位于机床最高处的红、黄、绿三色警示灯易于观察机床报警、等待、运行三种状态，LED灯节能环保，可折叠设计方便运输；14、二轴进给均按安全限位余量设定行程范围，保证机床运转安全可靠；工件中心（X轴）以第二参考点形式记录在系统中，方便客户在加工过程中自动对中；15、机床设置自动断电、休眠节能等个性化设计，符合安全环保要求，体现用户至上的设计理念；16、公司严格的质量管理体系及优质的售后服务免除客户后顾之忧，为客户提供贴心细致的服务保障。
技术参数(BST-46DYF)
机床配置
选项有特殊配置
在制造业重新成为全球经济竞争的制高点的同时，高端装备制造业也成为亮点。装备制造业在中国还有很大的发展空间，一是占制造业比例还很低；二是市场需求巨大。相对完整的产业链为中国装备制造业提供了系统性的竞争力，中国有超过14万家机械供应商、7.5万家通信和设备制造商、10.4万家交通运输设备制造商，供应商网络规模超过日本的五倍。博世特被批为省级一企一技术，专精特新企业会加快技术研发抢占更多市场为中国制造业，中国数控车床行业的发展添砖加瓦，做高质量的数控车床刀塔机。
技术参数(BST-46DYF)
机床配置
| 序号 | 名称及规格 | 数量 | 产地/型号 |
| 1 | 床身铸铁 | 1套 | HT300 |
| 2 | 控制系统 | 1套 | 新代21TB总线 |
| 3 | X/Z伺服电机 | 1套 | 日本安川绝对式 |
| 4 | 伺服主轴电机 | 1套 | 5.5KW |
| 5 | 伺服主轴驱动 | 1套 | 5.5KW |
| 6 | X向3210滚珠丝杆 | 1套 | 日本THK |
| 7 | Z向3210滚珠丝杆 | 1套 | 日本THK |
| 8 | X/Z向丝杆轴承 | 1套 | 日本THK |
| 9 | X向35mm直线导轨 | 1套 | 日本THK |
| 10 | Z向35mm直线导轨 | 1套 | 日本THK |
| 11 | 弹性筒夹 | 1套 | 中空6＂筒夹 |
| 12 | 液压油缸 | 1套 | 中空6＂油缸 |
| 13 | 圆镗刀座 | 3个 | Φ20 |
| 14 | 四方刀座 | 3个 | 20 X 20 |
| 15 | 整体式主轴 | 1套 | 台湾A2-5 |
| 16 | 冷却系统 | 1套 | 合资 |
| 17 | 外置液压系统 | 1套 | 台湾 |
| 18 | 自动润滑泵 | 1套 | 合资 |
| 19 | 电器元件/超载保护器 | 1套 | 施耐德 |
| 20 | 全封闭钣金/防护罩 | 1套 | 自制 |
| 21 | 工作完成指示灯 | 1个 | 外购 |
| 22 | 节能工作灯 | 1个 | 外购 |
| 23 | 脚踏开关 | 1个 | 外购 |
| 24 | 技术手册/操作说明书 | 1套 | 台湾新代系统 |
| 25 | 维护工具 | 1套 | 外购 |
| 序号 | 名称 | 备注 |
| 1 | 普拉加蒂刀塔8T配圆镗刀座3个四方刀座1个 |
|
| 2 | 车铣复合-升级新代21TB系统 |
|
| 3 | 伺服主轴电机C轴抱刹机构 |
|
| 4 | Y轴日本安川一体式双排4*4动力刀头ER20（台大电机驱动） |
|
在制造业重新成为全球经济竞争的制高点的同时，高端装备制造业也成为亮点。装备制造业在中国还有很大的发展空间，一是占制造业比例还很低；二是市场需求巨大。相对完整的产业链为中国装备制造业提供了系统性的竞争力，中国有超过14万家机械供应商、7.5万家通信和设备制造商、10.4万家交通运输设备制造商，供应商网络规模超过日本的五倍。博世特被批为省级一企一技术，专精特新企业会加快技术研发抢占更多市场为中国制造业，中国数控车床行业的发展添砖加瓦，做高质量的数控车床刀塔机。
“广东高质量的BST-46DYF数控车床刀塔机”其他说明
| 机型规格 | 名称 | 单位 |
BST-46DYF ( 双向4支ER20) |
| 加工范围参数 | 最大回转直径 | mm | φ420 |
| 最大加工直径 | mm | φ420 | |
| 刀架上最大加工直径 | mm | φ128 | |
| 最大切削长度 | mm | 330 | |
| 最大棒材通孔直径 | mm | φ45 | |
| 主轴油缸/卡盘参数 | 主轴鼻端 | / | A2-5 |
| 主轴通孔直径 | mm | φ56 | |
| 主轴最高转速 | rpm | 5000 | |
| 主轴电机功率 | KW | 5.5 | |
| 液压油缸/弹性夹头 | / | 6＂ | |
| X/Z轴进给参数 | X电机功率 | Kw | 1.3 |
| Z电机功率 | Kw | 1.3 | |
| X轴行程 | mm | 450 | |
| Z轴行程 | mm | 320 | |
| X/Z轴快速移动 | mm/min | 24/30 | |
| 定位精度 | mm | 0.005 | |
| 重复定位精度 | mm | 0.003 | |
| 滑轨形式 | / | 线轨35 mm | |
| 节式排刀参数 | 刀具工位 | pcs | 排刀 |
| 四方刀座规格 | mm | 20×20 | |
| 圆镗刀座规格 | mm | Φ20 | |
| 相邻换刀时间 | sec | 0.2 | |
| 机床外形尺寸 | 机床重量 约 | kg | 2500 |
| 长*宽*高 约 | mm | 2500x1700x2100 |
