“浙江欧德隆气动薄型球阀”参数说明
| 是否有现货： | 是 | 认证： | IS9000 |
| 品牌： | 浙江欧德隆 | 材质： | 碳钢、不锈钢 |
| 连接形式： | 对夹 | 公称通径： | DN15~150mm |
| 密封形式： | 软密封型 | 压力环境： | 常压 |
| 工作温度： | 常温 | 标准： | 国标、美标、日标 |
| 流动方向： | 单向 | 形态： | 球式 |
| 零部件及配件： | 电磁阀、定位器、限位开关、过滤器 | 类型(通道位置)： | 直通式 |
| 适用介质： | 水、油、天然气等介质 | 用途： | 放水、节流、进水、止回 |
| 型号： | OVQ672 | 商标： | odelo |
| 包装： | 泡沫包装、木箱包装、纸箱包装 | 产量： | 9999 |
“浙江欧德隆气动薄型球阀”详细介绍

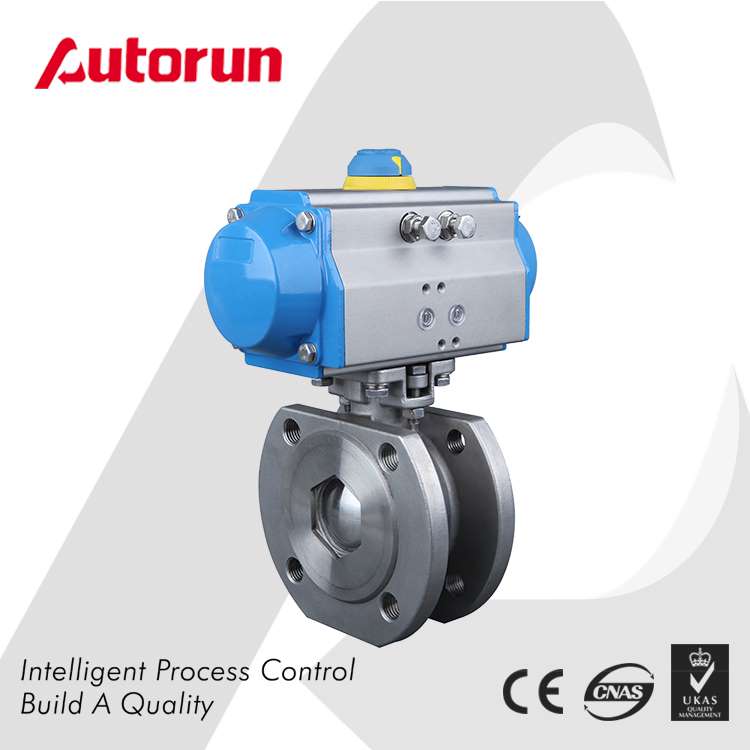

气动薄型球阀的阀体较一般法兰球阀短，是适用与工厂同一管路阀门数量多的场合。球体具有旋转的90度动作，球有圆形通孔通过轴线，当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动，反之既呈现通孔，使介质通过。全通径的球体内腔为介质提供了阻力很小、直通的流道。气动执行器快速旋转90度的就能使球阀瞬间关闭严密，执行器与阀体的直接连接减少了发生故障的机率。法兰连接的管路能保持良好密封性能，便于维修更换，便于管路的封闭。
■防火、防静电设计■阀杆防爆出装置■阀球上设计有压力平衡孔■双层阀杆填料与对压碟型弹片装置
◇气动薄型对夹球阀 参数
|
驱动 |
压缩空气5～7bar(可带手轮) |
|
公称通经 |
15～250mm |
|
公称压力 |
1.6～4.0MPa |
|
适用温度 |
PTFE:-29～+178℃ |
|
EK:-29～+250℃ |
|
|
连接方式 |
法兰、对夹 |
|
阀结构 |
一体式 |
|
阀体材质 |
316L、316、304、304L、碳钢 |
|
阀球材质 |
316L、316、304、304L |
|
密封材质 |
PTFE、EK |
|
适用介质 |
气体、水及油类等 |
|
可选附件 |
限位开关、定位器、电磁阀、减压阀 |
◇气动薄型球阀 附件选项
回讯器：也叫限位开关(APL310N/APL210N)，远程反馈开关信号(防爆)(APL410N/ITS-300)
电磁阀：双作用选二位五通、单作用选二位三通(防爆)PLVD5/2
三联件：可对气源稳压、过滤、气缸加润滑油AFC200
手轮机构：转动手轮机构，可实现手动开、关阀
电气定位器：输入4～20mA信号,实现阀门调节功能YT-1000R
备注: 气缸参数请另参考所选配的气动执行器资料
◇气动薄型球阀 标准
| 设计依据Design reference | GB标准 | |
| 设计标准Design standrd | GB/12237 | |
| 结构长度Face To face | 对夹连接Wafer connecting |
|
| 连接法兰尺寸Connecting Flange Size | GB/9113、JB/T79 | |
| 试验和检验Test＆inspection | JB/T9002 | |
◇气动薄型球阀 零部件材料
| 序号o | 零件名称Accessory name | 材 质Material | ||
| C | P | R | ||
| 1 | 阀盖Cover | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 2 | 垫片Gasket | PTFE | PTFE | PTFE |
| 3 | 阀座seat | PTFE | PTFE | PTFE |
| 4 | 球体ball | 1Cr18Ni9Ti | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 5 | 阀座seat | PTFE | PTFE | PTFE |
| 6 | 阀体boby | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 7 | 螺栓stud | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 8 | 阀杆stem | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 9 | 垫片gasket | PTFE | PTFE | PTFE |
| 10 | 填料panking | PTFE | PTFE | PTFE |
| 11 | 衬套bushing | PTFE | PTFE | PTFE |
| 12 | 弹簧spring gasket | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 13 | 垫片gasket | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 14 | 螺母ut | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 15 | 连接支架connecting set | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 16 | 螺栓stud | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 17 | 连接套connecting set | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 18 | 位置指示器location lndicator | 塑料ubber | ||
