“4路解码模块超外差带解码接收模块RXC6，315M433M”参数说明
| 应用行业： | 家用电器 | 品牌： | CNS |
| 型号： | Rxc6带解码接收模块4路解码学习型 | 规格： | 尺寸：28×12.5×5.00（mm） |
| 产量： | 800000 |
“4路解码模块超外差带解码接收模块RXC6，315M433M”详细介绍
产品介绍：
RX-C6超外差带解码学习码无线接收模块，是一款性价比较高的ISM 频段的接收模块。具有较高的接收灵敏度、低廉的价格，使得一些低端产品可以摆脱因为价格塬因只能用超再生模块的限制，提高了低端无线产品的稳定性及可靠性，改善了产品的品质与形象加强了产品竞争力。无需外加任何电路即可以做到无线信号输入到数据信号输出。自带数据解码电路，可轻易实现无线产品的开发。输出方式点动、自锁、互锁可调，适应不同用户使用。采用对码方式与遥控器匹配，可录入2260、2262、2240、1527等多芯片的遥控器，配套方便。
产品特性：
（1）接收灵敏度达到-110dBm； （2）工作频率：315MHz;433.92MHz; 330MHz；390MHz；418MHz(特殊频率可以根据客户要求定做)
（3）电源电压输入范围：3.3V-5.5V；
（4）低电源功耗, 5.0V @ 433.92MHz, 3.8-4.1mA；5.0V @315MHz，
2.5-2.8mA; 持续数据传输速率至2.4K的（曼彻斯特编码）
（5）良好的选择性和杂散辐射抑制能力,易于通过CE/Fcc国际认证；
（6）良好的本振辐射抑制能力，可多个接收模块一起工作（即单发多收）且不会互相干扰，一起使用不影响接收距离。
（7）温度范围：-30-85℃,即使在恶劣的环境温度下也能正常工作；
（8）28×12.5×5.00（mm）。

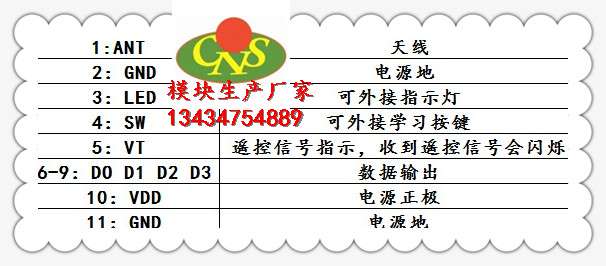

脚位说明：
从左到右ANT、GND、LED、SW、VT、D0、D1、D2、D3、VDD、GND
（10）输出方式：分点动、自锁、互锁可选；
1.默认（T2、T1悬空）是点动模式，有有效信号输入，相对应的输出信号有输出，有效信号没有后自动停止输出。
2.板的背面（T2接地、T1悬空）是自锁模式，有有效信号输入，相对应的输出信号状态翻转，之前是输出高电平就变成低电平，反之亦然。
3.板的背面（T2悬空、T1接地）是互锁模式，有有效信号输入，相对应的输出信号有输出，其他关闭。信号指示；当有有效信号输入时，VT输出高电平，有效信号消失后VT是输出低电平。
对码方法:
短按住学习键2秒，学习指示灯亮一下，此时表示已进入学习状态；松开学习键，按遥控器任意-个键指示闪烁4次表示学习成功，并退出学习模式。
清码方法:
持续按住学习键,指示灯会常亮，按住不放大约8秒后指示灯熄灭，表示代码已全部清除成功。
应用范围:
（1）汽车遥控门开关（RKE）；（2）遥控开门机；（3）无线安防报警器； （4）遥控窗帘机；（5）无线工业控制器；（6）无线数据传输。
