点击图片查看原图“【RuilongMaker出品】Arduino HC-SR04超声波传感器 转接板”参数说明
| 认证： | ruilongmaker | 类型： | 智能机器人 |
| 适用年龄： | 10岁以上 | 材质： | 塑料 |
| 型号： | HC-SR04 | 规格： | PINBOARD |
| 商标： | ruilongmaker | 包装： | 特供包装盒（可订做0 |
| 引脚定义： | G-地V-电源 Trig-触发 Echo-接收 | 电源要求： | +4.5-5.5V |
| 安装孔距： | 16(mm) | 模块重量： | 12.5g |
| 安装孔径： | φ3.3(mm) | 产品编码： | [RLSEB004HP] |
| 接口模式： | XH2.54×4 | 信号类型： | 数字信号 |
| 机械尺寸： | 26×41(mm) | 产量： | 10000 |
“【RuilongMaker出品】Arduino HC-SR04超声波传感器 转接板”详细介绍
HC-SR04超声波传感器，可以实现2cm-400cm的非接触距离感测功能，测距精度可以高达3mm，模块包含超声波发射器、接收器与控制电路，可以安装在9G舵机舵机盘上，便于摇头检测使用。

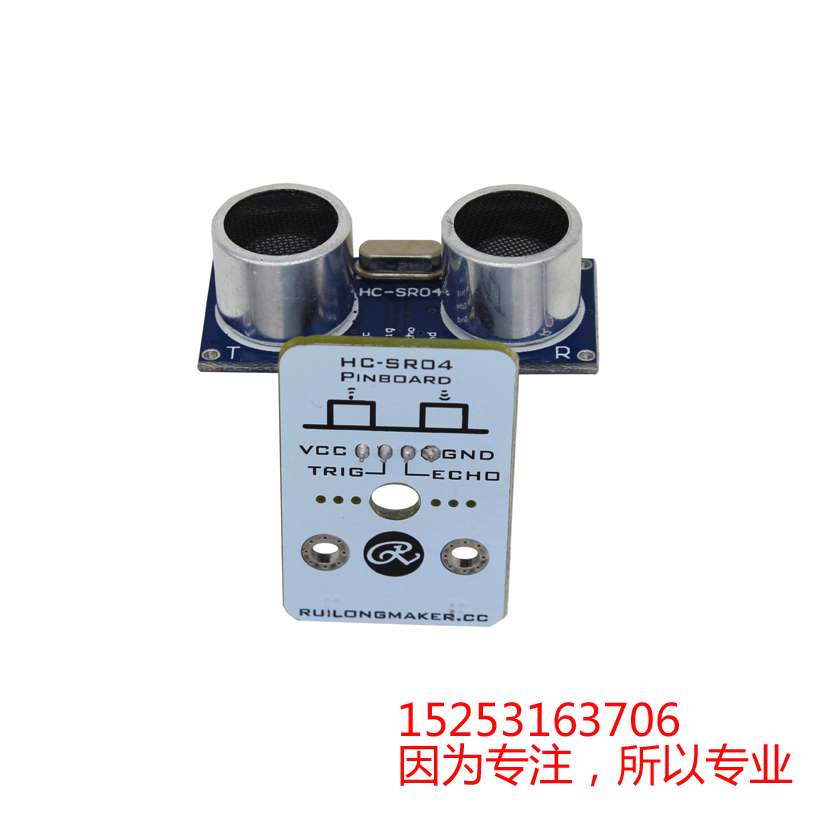

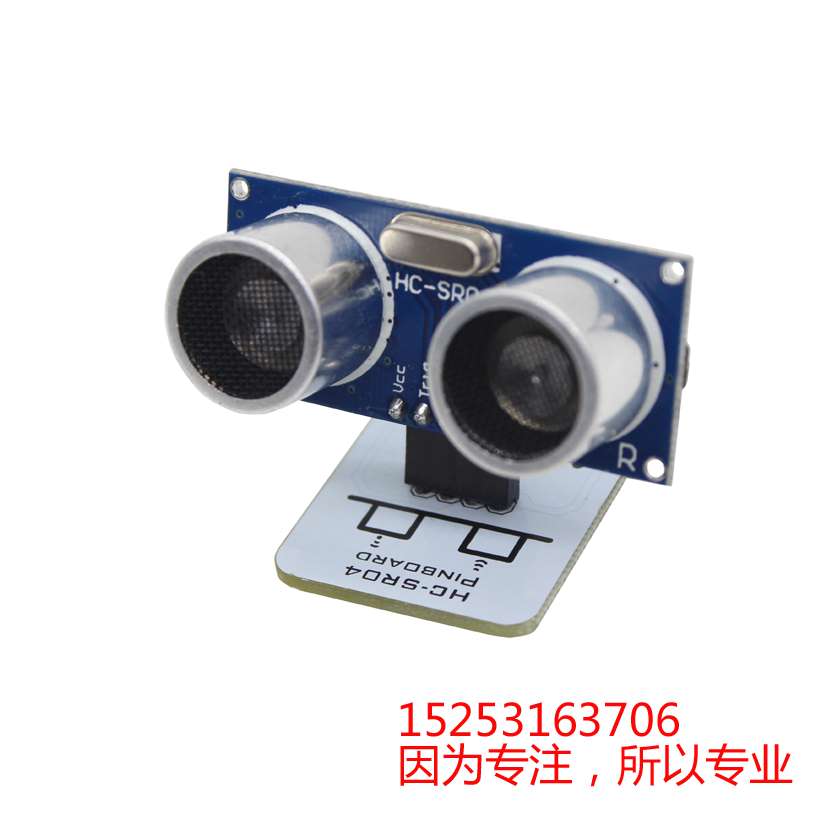

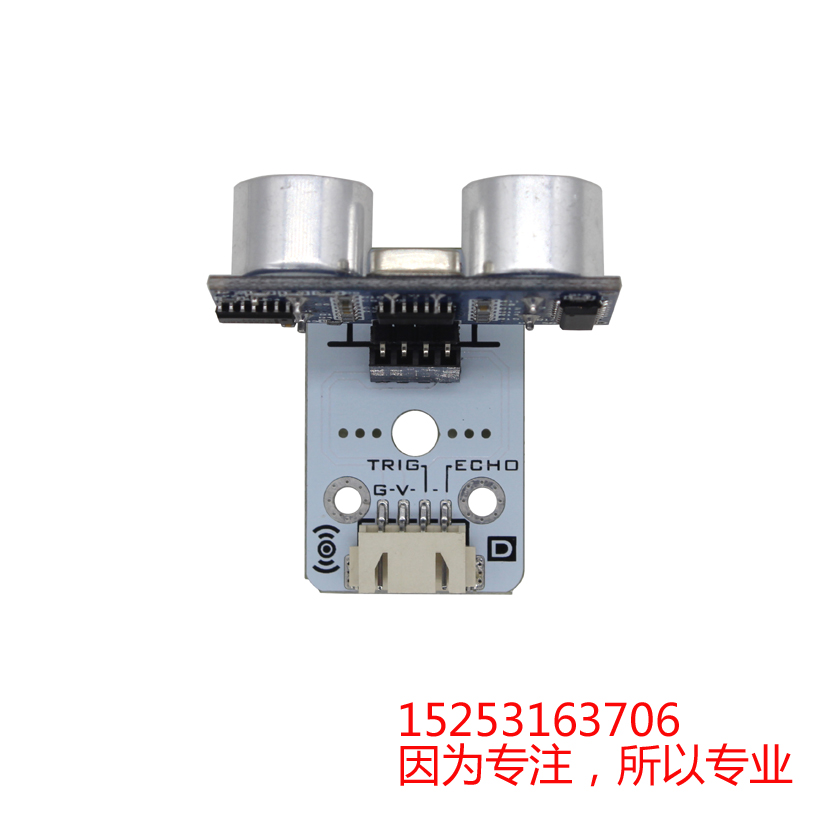

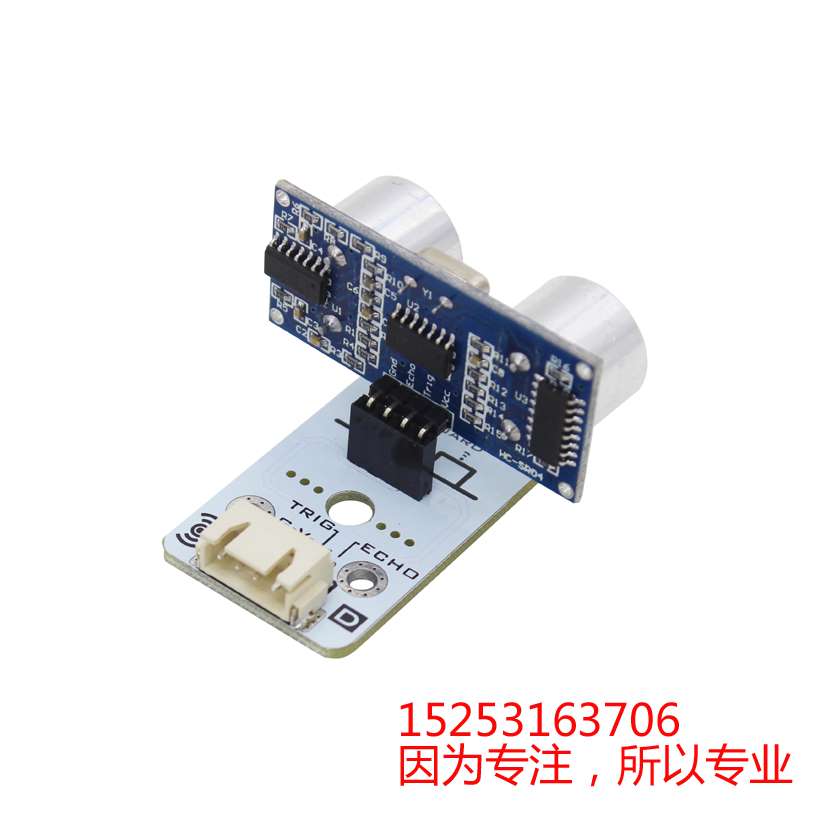

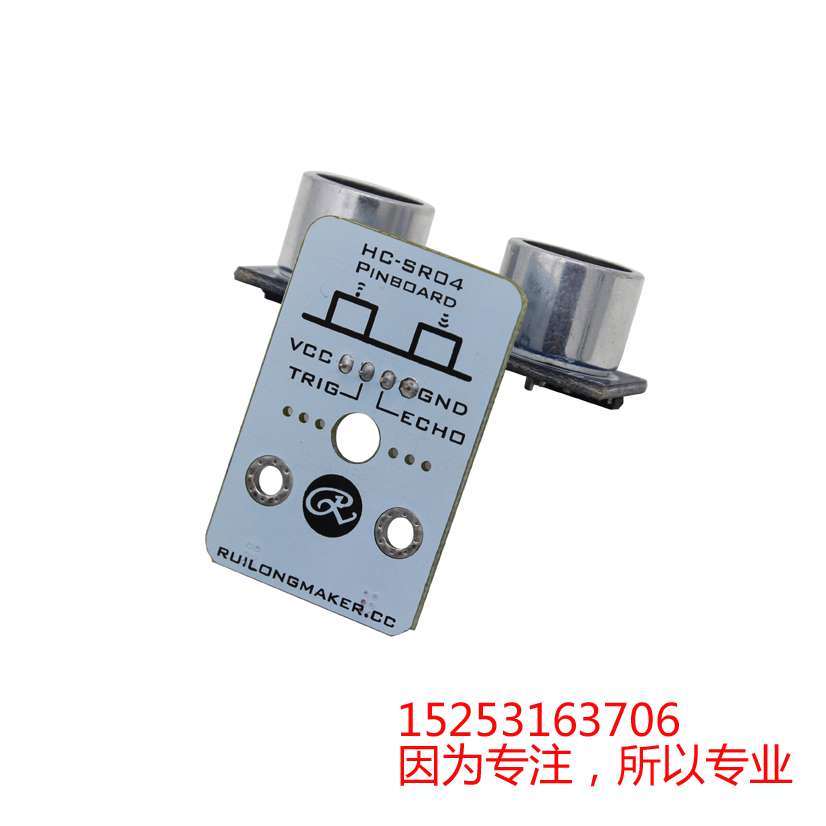

- 产品名称：HC-SR04超声波传感器转接板(含传感器)
- 产品编码：[RLSEB004HP]
- 机械尺寸：26×41(mm)
- 安装孔距：16(mm)
- 安装孔径：φ3.3(mm)
- 电源要求：+4.5-5.5V
- 信号类型：数字信号
- 接口模式：XH2.54×4
- 引脚定义：G-地V-电源 Trig-触发 Echo-接收
- 模块重量：12.5g
- 1pcs x HC-SR04超声波传感器
- 1pcs x HC-SR04超声波传感器转接板
- 1pcs x XH2.54 4Pin 30cm 传感器线
float checkdistance_2_3() {
digitalWrite(2, LOW);
delayMicroseconds(2);
digitalWrite(2, HIGH);
delayMicroseconds(10);
digitalWrite(2, LOW);
float distance = pulseIn(3, HIGH) / 58.00;
delay(10);
return distance;
}
void setup()
{
pinMode(2, OUTPUT);
pinMode(3, INPUT);
Serial.begin(9600);
}
void loop()
{
Serial.println(checkdistance_2_3());
delay(1000);
}
