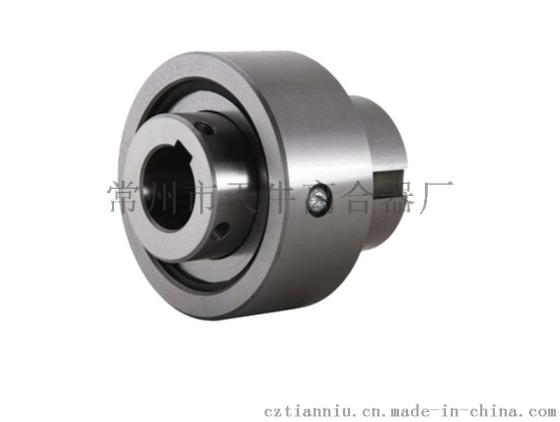

点击图片查看原图“CK-L单向离合器”详细介绍
特性及应用：CK-L系列为楔块式单向离合器，内含滑动轴承支撑。主要用在转速较低和安装空间不足等场合，使用时需提供润滑脂。该系列可与齿轮、链轮、曲柄等联结，但不能作联轴器使用。定购时请注明自A向视之内环旋转方向。广泛应用在印刷、包装、纺织等设备上，实现超越、定位分度、逆止功能。
|
型号 |
额定扭矩〔Nmiddot;m〕 |
超越极限转速〔r/min〕 |
外形尺寸〔mm〕 |
重量〔kg〕 |
|||||||||||
|
内环 |
外环 |
d〔H7〕 |
d1〔F8〕 |
D |
D1〔h7〕 |
F |
H |
L |
m |
n |
bw×tw |
bn×tn |
|||
|
CK-L1560 |
86 |
1260 |
765 |
15 |
15 |
60 |
26 |
25 |
32 |
70 |
1.3 |
21 |
4×2.5 |
4×1.5 |
0.58 |
|
CK-L2072 |
225 |
1050 |
680 |
20 |
20 |
72 |
38 |
33 |
38 |
82 |
1.7 |
29 |
6×3.5 |
6×2.8 |
1.17 |
|
CK-L2585 |
330 |
840 |
552.5 |
25 |
25 |
85 |
45 |
33 |
40 |
85 |
1.7 |
28 |
14×4.5 |
8×3.3 |
1.67 |
|
CK-L3085 |
330 |
840 |
550 |
30 |
30 |
85 |
48 |
35 |
35 |
85 |
1.7 |
31 |
8×4 |
8×3.3 |
1.78 |
|
CK-L3095 |
490 |
700 |
340 |
30 |
30 |
95 |
60 |
37 |
41 |
92 |
2.2 |
30 |
8×4 |
8×3.3 |
2.50 |
|
CK-L40115 |
900 |
560 |
255 |
40 |
40 |
115 |
65 |
37 |
50 |
100 |
2.7 |
30 |
12×5 |
12×3.3 |
3.60 |
|
CK-L45135 |
1240 |
490 |
255 |
45 |
45 |
135 |
75 |
41 |
54 |
112 |
2.7 |
35 |
14×5.5 |
14×3.8 |
6.00 |
